Cách đo công suất biến tần cho hệ điện mặt trời chính xác
Đo công suất biến tần và tính công suất biến tần là bước quan trọng khi thiết kế hệ thống điện mặt trời. Inverter quá nhỏ có thể không đáp ứng tải tại thời điểm sử dụng điện cao, trong khi chọn công suất quá lớn nhưng không phù hợp với giàn pin và nhu cầu thực tế có thể làm tăng chi phí đầu tư không cần thiết.
Vậy làm thế nào để đo công suất inverter? Nhà dân có thể tính nhanh như thế nào và khi khảo sát kỹ thuật cần đo những thông số gì? Bài viết dưới đây sẽ hướng dẫn từ phương pháp đơn giản đến cách tính chuyên sâu hơn cho hệ điện 1 pha và 3 pha.

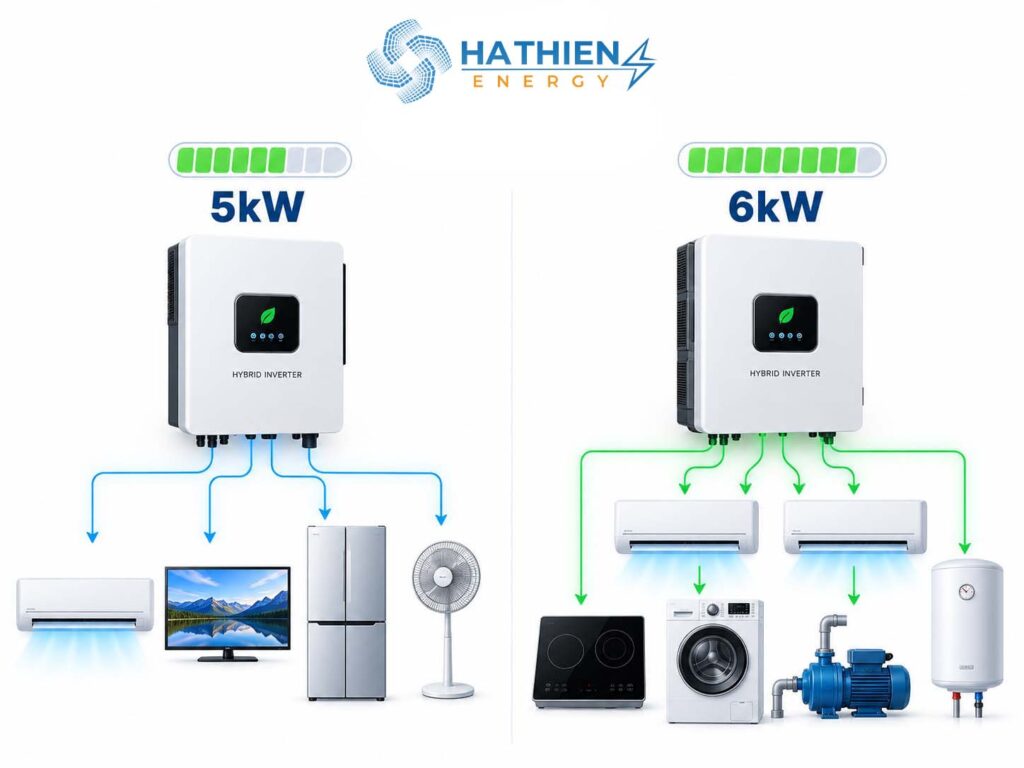

1. Công suất biến tần là gì?
Công suất biến tần thường được biểu thị bằng W hoặc kW, cho biết khả năng chuyển đổi và cung cấp công suất điện của inverter trong điều kiện quy định của nhà sản xuất.
Trong hệ thống điện mặt trời, cần phân biệt rõ ba thông số:
- Công suất tải – kW: công suất các thiết bị đang sử dụng tại một thời điểm.
- Công suất giàn pin – kWp: tổng công suất danh định của các tấm pin mặt trời.
- Công suất inverter – kW: khả năng chuyển đổi công suất của biến tần.
Ba thông số này có liên quan đến nhau nhưng không nhất thiết phải bằng nhau. Ví dụ inverter 6kW có thể được thiết kế với giàn pin lớn hơn 6kWp nếu điện áp, dòng điện, tỷ lệ DC/AC và giới hạn đầu vào PV vẫn nằm trong phạm vi nhà sản xuất cho phép.
Nếu đang tìm hiểu các dòng inverter cho điện mặt trời gia đình và doanh nghiệp, bạn có thể tham khảo thêm biến tần Deye hòa lưới, Hybrid và Off-grid.
2. Có những cách nào để đo và tính công suất biến tần?
Trong thực tế có thể chia việc tính công suất inverter thành ba phương pháp chính. Mỗi phương pháp phù hợp với một giai đoạn khảo sát khác nhau.
Cách 1: Tính theo tổng công suất thiết bị sử dụng đồng thời
Đây là cách đơn giản và dễ áp dụng nhất cho nhà dân. Người dùng liệt kê các thiết bị điện có khả năng hoạt động cùng lúc và cộng công suất của chúng lại.
Ví dụ một gia đình có các tải thường sử dụng:
- Điều hòa: 2kW.
- Bếp từ: 2,5kW.
- Bình nóng lạnh: 2kW.
- Tủ lạnh, TV, đèn và thiết bị khác: 0,8kW.
Nếu cộng toàn bộ, tổng công suất là 7,3kW. Tuy nhiên không phải lúc nào tất cả thiết bị cũng hoạt động với công suất tối đa cùng lúc. Nếu tải đồng thời thực tế chỉ khoảng 4–5kW thì đây mới là dữ liệu quan trọng để xem xét dải công suất inverter phù hợp.
Vì vậy, không nên lấy tổng công suất ghi trên tất cả thiết bị trong nhà rồi mặc định inverter phải bằng hoặc lớn hơn con số đó.

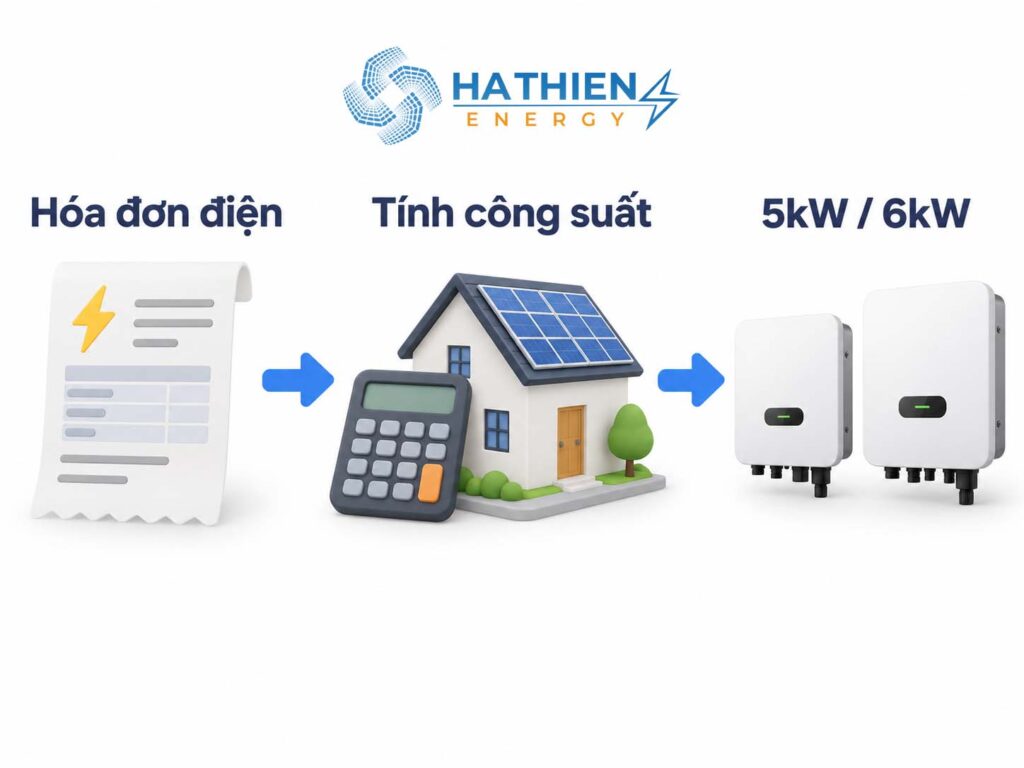

Cách 2: Ước tính từ hóa đơn tiền điện hoặc lượng điện tiêu thụ
Hóa đơn điện giúp xác định tổng lượng điện sử dụng trong tháng, từ đó có thể ước tính quy mô hệ thống điện mặt trời và công suất giàn PV cần lắp.
Tuy nhiên cần lưu ý rằng hóa đơn điện thể hiện điện năng tiêu thụ theo kWh, trong khi công suất inverter được tính bằng kW. Hai đại lượng này không giống nhau.
Ví dụ một gia đình tiêu thụ 600kWh/tháng không có nghĩa rằng gia đình đó cần inverter 600kW hay có thể trực tiếp chia lượng điện này để chọn inverter. Muốn lựa chọn chính xác hơn vẫn cần biết tải sử dụng vào ban ngày, tải cực đại và mức độ sử dụng đồng thời của các thiết bị.
Do đó, phương pháp dựa trên hóa đơn phù hợp để ước tính ban đầu, sau đó nên kết hợp khảo sát tải thực tế.
Cách 3: Đo tải thực tế bằng thiết bị đo điện
Đối với kỹ thuật viên, công trình kinh doanh, nhà xưởng hoặc hệ thống có tải lớn, phương pháp tốt hơn là đo công suất inverter dựa trên tải thực tế của hệ thống điện.
Có thể sử dụng ampe kìm, đồng hồ đo công suất, đồng hồ điện đa chức năng hoặc thiết bị ghi dữ liệu để theo dõi:
- Dòng điện từng pha.
- Điện áp hệ thống.
- Hệ số công suất cosφ.
- Công suất tức thời.
- Tải cực đại.
- Mức độ lệch tải giữa các pha.
- Sự thay đổi phụ tải theo thời gian.
Nếu điều kiện cho phép, nên theo dõi tải trong một ngày hoặc nhiều ngày thay vì chỉ đo tại một thời điểm. Dữ liệu này tạo thành load profile – biểu đồ phụ tải, giúp thấy rõ thời điểm tải cao nhất và đặc điểm sử dụng điện của công trình.
3. Công thức tính công suất inverter cho điện 1 pha
Với tải AC 1 pha, công suất tác dụng có thể tính theo công thức:
P = U × I × cosφ
- P: công suất tác dụng, đơn vị W.
- U: điện áp, đơn vị V.
- I: dòng điện, đơn vị A.
- cosφ: hệ số công suất của tải.
Ví dụ tại thời điểm tải cao, đo được điện áp 220V, dòng điện 25A và hệ số công suất 0,9:
Như vậy tải tại thời điểm đo đang sử dụng khoảng 4,95kW. Từ dữ liệu này có thể tiếp tục xem xét inverter phù hợp cùng với công suất PV, đặc tính tải và mục tiêu sử dụng điện.
4. Công thức tính công suất inverter cho điện 3 pha
Với hệ thống 3 pha cân bằng, công thức tính công suất tác dụng thường dùng là:
P = √3 × U × I × cosφ
Trong đó U là điện áp dây, I là dòng điện và √3 xấp xỉ 1,732.
Ví dụ một hệ thống điện 3 pha có điện áp dây khoảng 380V, dòng tải 30A và cosφ = 0,9:
Công suất tải tại thời điểm đó vào khoảng 17,8kW. Tuy nhiên với nhà xưởng hoặc tải 3 pha, không nên chỉ sử dụng một lần đo duy nhất để quyết định inverter. Kỹ thuật viên cần kiểm tra thêm dòng từng pha, tải cực đại, thời gian tải hoạt động và khả năng tăng tải trong tương lai.
Công thức tính công suất 1 pha và 3 pha trên cũng được sử dụng trong các tài liệu kỹ thuật về đo lường và phân phối điện của Schneider Electric.
5. Nhà dân nên tính công suất biến tần như thế nào?
Đối với hệ thống điện mặt trời gia đình, không nhất thiết phải thực hiện quá nhiều phép đo chuyên sâu ngay từ đầu. Có thể thực hiện theo trình tự:
Nếu mục tiêu chính là giảm điện mua từ lưới vào ban ngày và không cần pin lưu trữ, có thể tham khảo các dòng inverter Deye hòa lưới.
Nếu gia đình muốn lưu điện để sử dụng buổi tối hoặc cần duy trì một số tải khi mất điện, nên xem xét inverter Deye Hybrid hòa lưới lưu trữ và tính thêm dung lượng pin phù hợp.
6. Kỹ thuật viên cần lưu ý gì khi đo công suất inverter?
Đối với thiết kế kỹ thuật, việc tính công suất biến tần không nên dừng lại ở một phép tính P = U × I. Một số yếu tố cần kiểm tra thêm gồm:
- Tải khởi động: motor, máy bơm, máy nén và một số loại điều hòa có thể có dòng khởi động cao hơn dòng vận hành.
- Tải cực đại: cần xác định khoảng thời gian hệ thống có công suất sử dụng cao nhất.
- Tải 3 pha: kiểm tra dòng từng pha để phát hiện tình trạng lệch pha.
- Hệ số công suất: đặc biệt quan trọng với tải motor và tải cảm.
- Khả năng mở rộng: nhà xưởng có kế hoạch lắp thêm máy móc cần được tính đến từ đầu.
- Công suất PV: kiểm tra giới hạn công suất DC, điện áp MPPT và dòng đầu vào của inverter.
- Pin lưu trữ: với hệ Hybrid cần kiểm tra công suất sạc/xả và dòng điện mà pin có thể cung cấp.
- Cổng Backup/EPS: phải kiểm tra công suất đầu ra dự phòng và khả năng quá tải của inverter.
7. Những sai lầm thường gặp khi tính công suất inverter
Một số nhầm lẫn phổ biến có thể khiến hệ thống được thiết kế không phù hợp:
- Nhầm kW với kWh: kW là công suất, còn kWh là điện năng tiêu thụ hoặc lưu trữ theo thời gian.
- Lấy hóa đơn điện để chọn trực tiếp inverter: hóa đơn phản ánh điện năng nhưng không thể hiện chính xác tải cực đại.
- Cộng toàn bộ thiết bị điện trong nhà: cần quan tâm tải chạy đồng thời thay vì chỉ cộng công suất danh định.
- Bỏ qua tải khởi động: đặc biệt nguy hiểm với hệ Hybrid và Off-grid cấp điện cho motor.
- Bỏ qua thông số DC: inverter phù hợp về kW nhưng chuỗi PV sai điện áp hoặc dòng MPPT vẫn có thể khiến hệ thống hoạt động không đúng thiết kế.
- Chỉ đo một thời điểm: một lần đo không thể hiện đầy đủ đặc điểm phụ tải của nhà xưởng hoặc cơ sở kinh doanh.
8. Nên chọn inverter bằng công suất tải hay công suất tấm pin?
Câu trả lời là cần xem xét cả hai, đồng thời dựa trên mục tiêu vận hành của hệ thống.
Với hệ hòa lưới, quy mô inverter thường được tính cùng với công suất giàn PV, sản lượng dự kiến và giới hạn đầu vào của thiết bị. Trong khi đó, hệ Hybrid hoặc Off-grid còn phải quan tâm nhiều hơn đến công suất tải, công suất backup và khả năng cấp điện của pin lưu trữ.
Vì vậy không có quy tắc đơn giản rằng “nhà sử dụng tải 10kW thì bắt buộc inverter phải đúng 10kW”. Việc lựa chọn còn phụ thuộc tải nào cần được inverter cấp, thời gian sử dụng, tỷ lệ tự dùng điện mặt trời, công suất PV và kiến trúc hệ thống.
Đo công suất biến tần có thể thực hiện từ mức đơn giản là thống kê tải thiết bị đến phương pháp kỹ thuật sử dụng ampe kìm, đồng hồ đo công suất và dữ liệu phụ tải theo thời gian.
Đối với nhà dân, có thể bắt đầu bằng hóa đơn điện, thiết bị tiêu thụ lớn và công suất tải chạy đồng thời. Với nhà xưởng, cơ sở kinh doanh hoặc hệ thống công suất lớn, nên đo tải thực tế và xây dựng biểu đồ phụ tải trước khi tính công suất inverter.
Quan trọng nhất, việc chọn inverter cần đồng thời xem xét công suất tải, công suất PV, điện áp và dòng MPPT, tải khởi động, pin lưu trữ và nhu cầu backup. Đây là cơ sở giúp hệ thống điện mặt trời vận hành ổn định, tối ưu sản lượng và tránh đầu tư sai công suất.
