Bộ Chuyển Nguồn Tự Động ATS CSQ 63A | HYCQ5 63G – 2P/4P

HYCQ5 63G là dòng bộ chuyển nguồn tự động ATS của CSQ, được thiết kế cho các hệ thống điện cần chuyển đổi giữa nguồn chính và nguồn dự phòng khi xảy ra mất điện hoặc nguồn cấp gặp bất thường. Với dòng điện định mức tối đa 63A, thiết kế nhỏ gọn và các phiên bản 2P/4P, sản phẩm phù hợp cho nhiều hệ thống điện dân dụng, tủ điện nhỏ, cửa hàng, văn phòng và các công trình cần duy trì nguồn điện liên tục.

Điểm đáng chú ý của CSQ 63A HYCQ5-63G là thiết bị thuộc nhóm ATS CB Class, sử dụng circuit breaker kết hợp cơ cấu chuyển nguồn và bộ điều khiển. Nhờ đó, sản phẩm không chỉ thực hiện chuyển đổi giữa hai nguồn mà còn có cấu trúc khác biệt so với nhiều dòng ATS PC Class thuần chuyển mạch.

Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết về ATS 63A HYCQ5 63G, cấu tạo, nguyên lý hoạt động, thông số kỹ thuật và những trường hợp nên lựa chọn sản phẩm.

HYCQ5 63G là gì?

HYCQ5 63G là bộ chuyển nguồn tự động thuộc dòng HYCQ5 của thương hiệu CSQ. Thiết bị được lắp giữa hai nguồn điện và phụ tải nhằm tự động lựa chọn nguồn điện phù hợp để cấp cho hệ thống.

Một cấu hình phổ biến có thể hình dung như sau:

Nguồn điện chính + Nguồn điện dự phòng → ATS HYCQ5 → Phụ tải

Khi nguồn điện chính hoạt động bình thường, tải được cấp điện từ nguồn ưu tiên. Khi nguồn này mất điện hoặc xuất hiện một số trạng thái bất thường nằm trong phạm vi giám sát của thiết bị, ATS HYCQ5 sẽ điều khiển cơ cấu chuyển sang nguồn dự phòng.

Khi nguồn chính được phục hồi, thiết bị có thể chuyển tải trở lại nguồn ưu tiên theo cơ chế tự chuyển và tự phục hồi.

Theo tài liệu kỹ thuật của CSQ, HYCQ5-63G thuộc nhóm CB Class, sử dụng các miniature circuit breaker kết hợp cơ cấu vận hành và mạch điều khiển. Đây là một trong những đặc điểm quan trọng cần phân biệt với ATS PC Class.

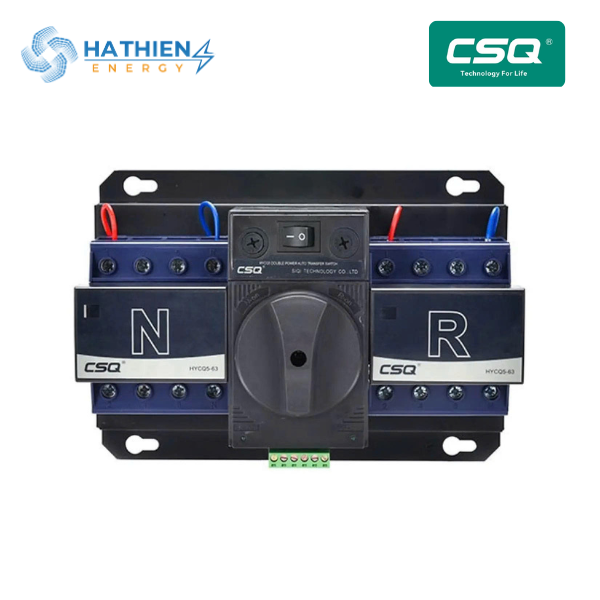

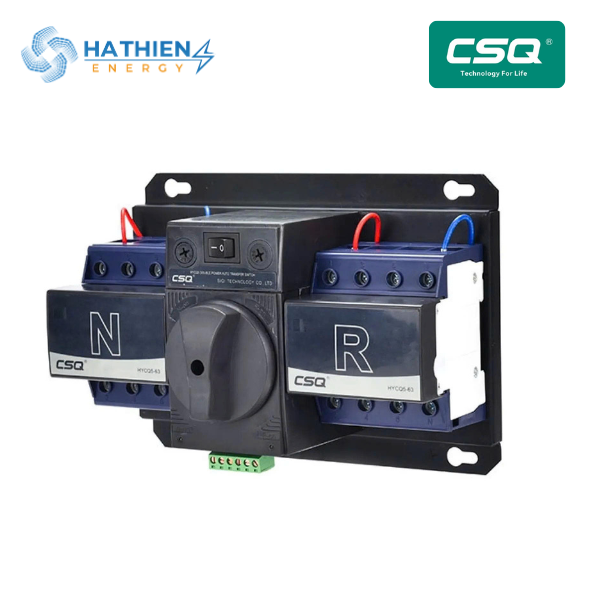

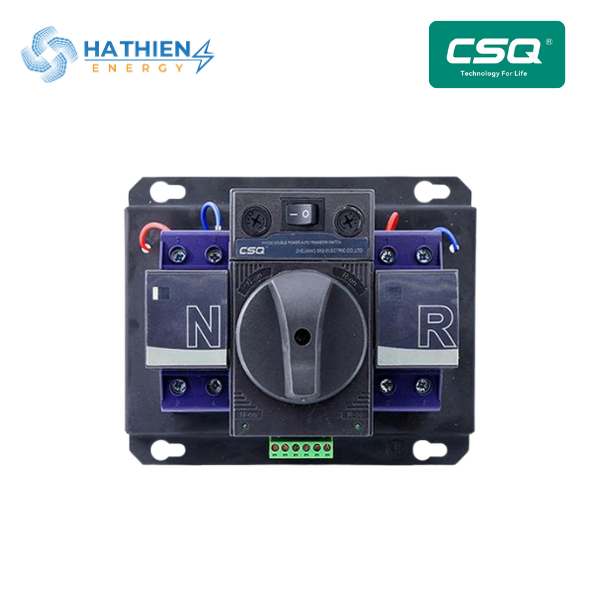

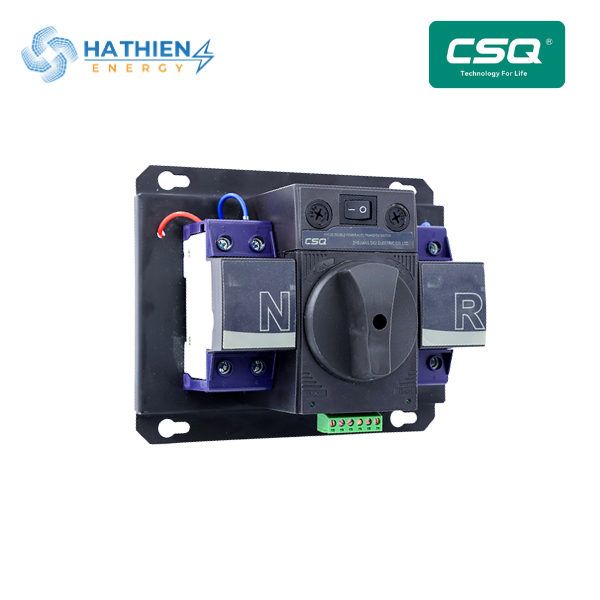

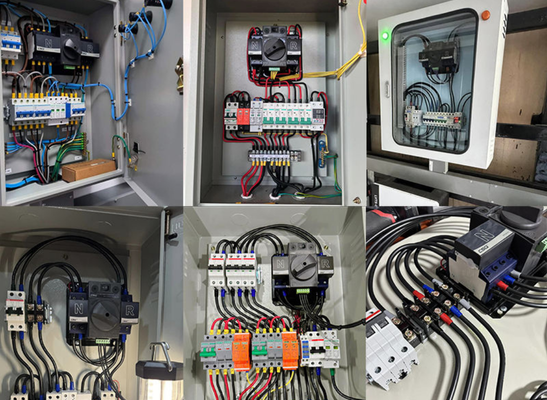

Hình ảnh thực tế sản phẩm ATS CSQ HYCQ5-63G

Thông số kỹ thuật ATS CSQ 63A HYCQ5-63G

CSQ hiện xếp dòng HYCQ5-63G vào nhóm ATS CB Class 63A trên danh mục sản phẩm chính thức của hãng.

Cấu tạo của ATS HYCQ5-63G có gì đáng chú ý?

Khác với một số bộ chuyển nguồn PC Class sử dụng một cụm tiếp điểm chuyển mạch chuyên dụng, ATS HYCQ5 63G có cấu trúc dựa trên circuit breaker kết hợp cơ cấu vận hành tự động.

Về cơ bản, thiết bị gồm các thành phần:

• Circuit breaker kết nối với nguồn điện chính.
• Circuit breaker kết nối với nguồn điện dự phòng.
• Cơ cấu truyền động chuyển đổi nguồn.
• Bộ điều khiển tự động.
• Mạch giám sát điện áp.
• Tay vận hành cơ khí.
• Các đầu nối nguồn và tải.

Các bộ phận được bố trí trên cùng một cụm thiết bị, giúp kích thước tổng thể tương đối gọn và thuận tiện khi tích hợp vào tủ điện.

Đây cũng là lý do CSQ 63A dòng HYCQ5 thường phù hợp với các hệ thống công suất vừa và nhỏ hơn là các hệ thống phân phối điện công nghiệp có dòng hàng trăm hoặc hàng nghìn ampere.

Nguyên lý hoạt động của ATS HYCQ5

Bộ điều khiển của ATS HYCQ5 có nhiệm vụ theo dõi trạng thái của hai nguồn điện.

Trong điều kiện bình thường:

Nguồn chính → HYCQ5-63G → tải.

Khi nguồn chính gặp sự cố như mất điện hoặc mất pha theo điều kiện hoạt động của thiết bị, controller sẽ phát lệnh đến cơ cấu truyền động để chuyển tải sang nguồn dự phòng.

Quá trình có thể mô tả đơn giản:

Giám sát nguồn → phát hiện bất thường → ngắt nguồn chính → chuyển cơ cấu → đóng nguồn dự phòng.

Khi nguồn chính trở lại trạng thái bình thường, controller sẽ điều khiển thiết bị chuyển về nguồn ưu tiên.

CSQ mô tả HYCQ5-63 series là dòng hỗ trợ cơ chế self-transfer và self-recovery, tức tự chuyển nguồn và tự chuyển trở lại.

ATS 63A phù hợp với tải bao nhiêu?

Thông số ATS 63A cho biết dòng điện định mức tối đa của thiết bị ở cấu hình tương ứng, nhưng không nên dùng riêng con số 63A để quyết định lựa chọn.

Đối với hệ thống điện 1 pha 220–230V, tải lý thuyết tương ứng với 63A có thể vào khoảng:

P ≈ U × I = 220 × 63 ≈ 13,86kW.

Tuy nhiên, trong thực tế không nên mặc định rằng một ATS 63A phù hợp cho mọi hệ thống có công suất dưới khoảng 14kW.

Cần xem xét thêm:

• Loại tải sử dụng.
• Dòng khởi động.
• Hệ số công suất.
• Khả năng làm việc liên tục.
• Dòng dự phòng thiết kế.
• Điều kiện nhiệt độ trong tủ điện.
• Tiết diện dây dẫn.
• Thiết bị bảo vệ phía trước và phía sau ATS.

Ví dụ, motor, máy bơm hoặc máy nén có thể có dòng khởi động lớn hơn nhiều so với dòng vận hành bình thường. Vì vậy cần lựa chọn ATS dựa trên toàn bộ đặc tính tải thay vì chỉ lấy công suất chia cho điện áp.

HYCQ5 63G 2P phù hợp với hệ thống nào?

Phiên bản HYCQ5 63G 2P thường được sử dụng trong các hệ thống điện 1 pha cần chuyển đồng thời dây pha và dây trung tính theo thiết kế hệ thống.

Các ứng dụng có thể gồm:

• Nhà ở.
• Cửa hàng.
• Văn phòng nhỏ.
• Tủ điện dân dụng.
• Hệ thống điện lưới và máy phát.
• Một số hệ thống inverter hoặc nguồn điện dự phòng.

Nếu đang tìm hiểu ATS dành cho hệ thống điện dân dụng, bạn có thể tham khảo thêm bài viết ATS CSQ 1 pha để lựa chọn số cực và mức dòng phù hợp.

HYCQ5 63G 4P dùng khi nào?

Phiên bản 4P phù hợp với các hệ thống ba pha cần chuyển bốn cực theo thiết kế, bao gồm ba dây pha và dây neutral.

Tuy nhiên, không nên hiểu rằng ATS 4P luôn tốt hơn ATS 2P hoặc 3P. Số cực phải phù hợp với sơ đồ điện, phương án nối đất, cấu trúc neutral và loại nguồn dự phòng của công trình.

Đối với những hệ thống phức tạp, đặc biệt là máy phát, inverter, hệ thống ba pha hoặc nguồn dự phòng độc lập, kỹ thuật viên cần kiểm tra sơ đồ trước khi quyết định lựa chọn ATS.

Điểm khác biệt của HYCQ5-63G CB Class

Một trong những đặc điểm đáng chú ý nhất của HYCQ5 63G là phân loại CB Class.

CB Class ATS sử dụng circuit breaker trong cơ cấu chuyển nguồn. Nhờ đó, thiết bị có cấu trúc khác với ATS PC Class vốn tập trung chủ yếu vào chức năng đóng cắt và chuyển mạch nguồn.

Đây là điểm cần được thể hiện rõ khi tư vấn sản phẩm bởi hai loại ATS không hoàn toàn giống nhau về cấu tạo và cách phối hợp bảo vệ trong hệ thống.

CSQ cũng phân chia danh mục ATS của hãng thành nhiều dòng CB Class và PC Class, trong đó HYCQ5-63G được xếp vào nhóm CB Class.

IEC 60947-6-1 có ý nghĩa gì với ATS HYCQ5?

Tài liệu kỹ thuật của dòng HYCQ5 viện dẫn IEC 60947-6-1. Đây là tiêu chuẩn thuộc hệ IEC dành cho transfer switching equipment.

Việc công bố tiêu chuẩn kỹ thuật cụ thể có ý nghĩa hơn nhiều so với chỉ nhìn vào các thông tin quảng cáo như “chuyển nhanh”, “motor mạnh” hoặc “tiếp điểm tốt”.

Khi lựa chọn một ATS, người dùng nên kiểm tra:

• Tiêu chuẩn sản xuất.
• Catalogue đúng model.
• Thông số điện áp và dòng điện.
• Khả năng chịu và cắt dòng sự cố theo cấu hình sản phẩm.
• Loại ATS CB Class hay PC Class.
• Điều kiện môi trường làm việc.

Khái niệm chung về thiết bị transfer switch có thể tham khảo thêm tại Transfer Switch.

Ưu điểm của ATS CSQ 63A HYCQ5-63G

ATS CSQ 63A có một số ưu điểm đáng chú ý đối với các hệ thống điện vừa và nhỏ:

• Thiết kế tương đối nhỏ gọn.
• Tích hợp hai breaker và cơ cấu chuyển nguồn trong cùng một cụm.
• Tự động giám sát và chuyển nguồn.
• Hỗ trợ tự chuyển trở lại nguồn ưu tiên.
• Có nhiều mức dòng từ thấp đến 63A.
• Có nhiều lựa chọn số cực.
• Phù hợp tích hợp trong tủ điện dân dụng và tủ điện nhỏ.
• Tiêu chuẩn kỹ thuật được công bố rõ ràng.

Khi nào nên chọn HYCQ5 63G?

HYCQ5 63G phù hợp khi hệ thống cần một ATS dòng tối đa 63A, kích thước gọn và có yêu cầu tự động chuyển giữa hai nguồn.

Sản phẩm đáng cân nhắc cho:

• Nhà ở có máy phát điện dự phòng.
• Shop, cửa hàng và văn phòng nhỏ.
• Tủ điện điều khiển.
• Hệ thống điện dự phòng công suất vừa.
• Một số hệ thống điện mặt trời hoặc inverter có nguồn backup, sau khi kiểm tra sơ đồ đấu nối.

Đối với công trình có tải lớn hơn, dòng điện cao hoặc yêu cầu khả năng chịu ngắn mạch lớn, nên xem xét các dòng ATS công suất cao hơn thay vì cố gắng sử dụng ATS 63A sát giới hạn.

Mua ATS HYCQ5 63G chính hãng CSQ tại Hà Thiên Energy

Hà Thiên Energy phân phối các dòng ATS CSQ phục vụ hệ thống điện dân dụng, thương mại và công nghiệp, bao gồm các model HYCQ5, HYCQ1, HYCQ4, HYCQ8 và nhiều mức dòng khác nhau.

Khách hàng có thể tham khảo toàn bộ danh mục tại ATS CSQ chính hãng.

Với HYCQ5 63G, việc lựa chọn đúng phiên bản 2P/4P và mức dòng phù hợp cần dựa trên sơ đồ nguồn, tải thực tế và thiết bị bảo vệ trong hệ thống.

Hà Thiên Energy hỗ trợ tư vấn cấu hình, tài liệu kỹ thuật, sơ đồ đấu nối và lựa chọn ATS phù hợp với từng công trình.

Bảo hành: 24 tháng.

Email: info@hathien.vn

Kết luận

HYCQ5 63G là dòng ATS 63A CB Class của CSQ dành cho các hệ thống điện cần chuyển đổi tự động giữa hai nguồn. Thiết bị có cấu trúc tích hợp circuit breaker, bộ điều khiển và cơ cấu vận hành, hỗ trợ nhiều mức dòng và nhiều cấu hình số cực.

Khi lựa chọn CSQ 63A, người dùng không nên chỉ nhìn vào dòng định mức 63A mà cần xem thêm loại tải, số cực, dòng khởi động, phương án bảo vệ, điều kiện lắp đặt và cấu trúc nguồn điện của công trình.

Nếu được lựa chọn và lắp đặt đúng kỹ thuật, ATS HYCQ5 là một giải pháp gọn và thực tế cho nhiều hệ thống điện dân dụng, tủ điện nhỏ và nguồn điện dự phòng cần khả năng chuyển đổi tự động.
