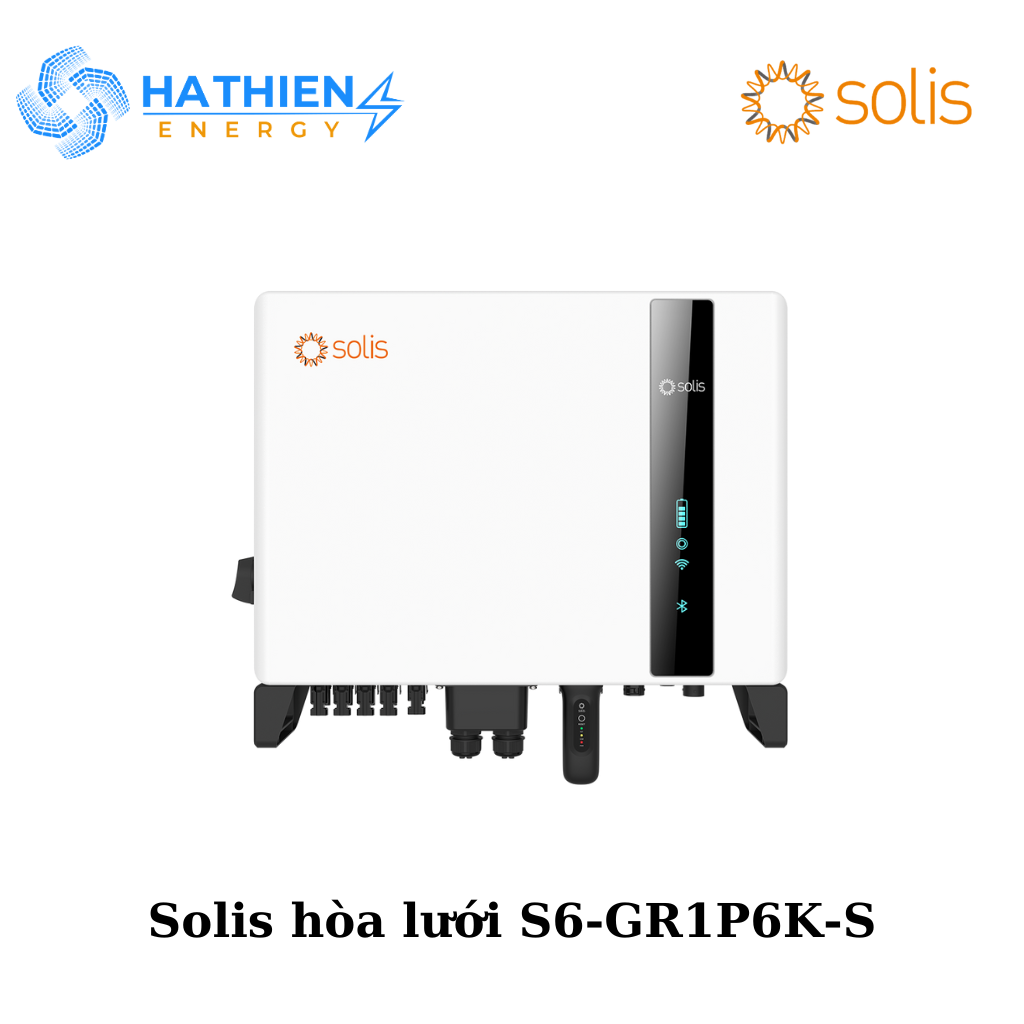

Solis hòa lưới S6-GR1P6K-S

Mô tả Biến tần năng lượng mặt trời S6-GR1P6K-S

• Đầu vào DC :
  * Công suất đầu vào tối đa đề xuất : 9kW
  * Điện áp đầu vào tối đa : 550V
  * Điện áp định mức : 330V
  * Điện áp khởi động : 100V
  * Dải điện áp MPPT : 90V ~ 550V
  * Dòng điện đầu vào tối đa :16A
  * Dòng điện ngắn mạch tối đa : 22A
  * Số lượng MPPT/số chuỗi đầu vào tối đa : 2/2
• Đầu ra AC :
  * Công suất đầu ra định mức : 6kW
  * Công suất biểu kiến đầu ra tối đa : 6kVA
  * Pha vận hành : 1/N/PE
  * Điện áp lưới định mức 220V / 230V
  * Tần số lưới định mức 50Hz / 60Hz
  * Dòng điện đầu ra lưới điện định mức : 27.3A / 26.1A
  * Dòng điện đầu ra tối đa : 27.3A
  * Hệ số công suất : >0.99 ( -0.8 đến +0.8)
  * Tổng độ méo sóng hài : < 3%
• Hiệu suất MPPT tối đa : 97.7%
• Bảo vệ tích hợp :
  * Bảo vệ ngược cực DC, giám sát lưới điện
  * Bảo vệ quá dòng đầu ra, bảo vệ ngắn mạch
  * Bảo vệ nhiệt, chống tách đảo, chống sét lan truyền
  * Tích hợp AFCI, bảo vệ mạch hồ quang DC
  * Tích hợp cầu dao DC ( tùy chọn )
• Thông số chung :
  * Cấu trúc liên kết : Cấu trúc liên kết : không biến áp
  * Biên nhiệt hoạt động : -25 ~ 60ºC
  * Cách thức làm mát : Đối lưu tự nhiên
  * Bảo vệ chống xâm nhập : IP66
  * Độ cao tối đa cho phép để hoạt động : 4000m
  * Kích thước biến tần : 371 x 330 x 161 (mm)
  * Trọng lượng : 9 kg
• Kết nối đặc trưng : Đầu nối MC4 (DC), đầu cắm kết nối nhanh (AC)

Mặt dưới biến tần S6-GR1P6K-S

Mô tả biến tần S6-GR1P6K-S

Sơ đồ đấu nối S6-GR1P6K-S

Thông số kỹ thuật S6-GR1P6K-S
