SOLIS HYBRIDD S6-EH1P3K-L-PRO

Dòng thiết bị inverter hybrid Solis S6-EH1P3K-L-PRO là một dòng sản phẩm inverter hybrid 1P3K của hãng Inverter Solis, được thiết kế để kết hợp giữa nguồn điện lưới và hệ thống pin mặt trời để tối đa hóa sử dụng nguồn năng lượng mặt trời và giảm chi phí điện.

S6-EH1P3K-L-PRO có dải điện áp đầu vào DC từ 90V đến 600V và công suất đầu ra AC là 3kW, được trang bị các tính năng bảo vệ như bảo vệ quá áp, quá dòng, ngắn mạch và cách ly DC và AC để đảm bảo an toàn cho người sử dụng và hệ thống.

inverter hybrid Solis S6-EH1P3K-L-PRO có khả năng kết nối với hệ thống điều khiển thông minh qua Wi-Fi hoặc Ethernet, cho phép người dùng giám sát và kiểm soát hoạt động của inverter và hệ thống pin mặt trời từ xa thông qua ứng dụng di động hoặc trang web.

Categories: Biến Tần - Inverter, Solis Hoà Lưới Lưu Trữ

Thông số kỹ thuật

Description

Hoạt động tốt với các battery có giao tiếp phổ biến trên thị trường VN.
Đồng bộ với máy phát điện.
Kết nối hệ 3 pha, kết nối song song đến 12 máy.
Phiên bản Châu Âu.
Thiết kế không quạt, êm, sang trọng hiện đại giúp giảm tiếng ồn và tăng tuổi thọ cho thiết bị. Ngoài ra thiết kế không quạt giúp tiết kiệm năng lượng và giảm chi phí vận hành.
Giá phải chăng, tăng thêm một lựa chọn tốt cho người dùng bên cạnh các hãng thông dụng trên thị trường.
Điện áp làm việc với battery thấp, sử dụng được với hầu hết các battery/ắc quy hiện có trên thị trường.
Linh hoạt với các nhu cầu sử dụng: hệ một pha công suất lớn.

Thời gian chuyển đổi mức UPS (<10 mili giây) hỗ trợ các tải nguy cấp trong mọi lúc
Đầu vào dòng điện MPPT lên đến 16A
Tích hợp 2 MPPT, thích hợp cho việc lắp đặt trên mái nhà hộ gia đình với nhiều hướng sắp xếp giàn
Có thể kiểm soát và nâng cấp thông qua Ứng Dụng SolisCloud để tránh việc truy cập trang web
Hỗ trợ tỷ lệ DC : AC 1.6 để kết nối nhiều công suất quang điện hơn với hệ thống lưu trữ năng lượng
Định mức sạc/xả tối đa lên đến 70A/3kW
Bảo vệ an toàn với chức năng AFCI (Bộ Ngắt Mạch Lỗi Hồ Quang) tích hợp, chủ động phát hiện lỗi hồ quang trong giàn quang điện

Ngoài ra, Inverter hybrid Solis S6 EH1P3K-L-PRO được trang bị các công nghệ tiên tiến như MPPT đa kênh, công nghệ thông minh và đầy đủ các tính năng bảo vệ để đảm bảo an toàn cho người sử dụng và hệ thống. Inverter được thiết kế để hoạt động liên tục trong nhiều năm và có độ tin cậy cao, giúp đảm bảo hoạt động ổn định của hệ thống.

Thông số kỹ thuật của Inverter Hybrid Solis S6-EH1P3K-L-PRO

TÊN MODEL	S6-EH1P3K-L-PRO
Đầu vào DC (pin quang điện)
Công suất đầu vào tối đa đề xuất	4.8kW
Điện áp đầu vào tối đa	600V
Điện áp định mức	330V
Điện áp khởi động	90V
Dải điện áp MPPT	90-520V
Dòng điện đầu vào tối đa	16 A/16 A
Dòng điện ngắn mạch tối đa	24 A/24 A
Số lượng MPPT/Số chuỗi đầu vào tối đa	2/2
Battery
Loại pin	Pin Li-ion/ acquy lead acid
Điện áp định mức của pin	40 -60 V
Công suất sạc/xả tối đa	3kW
Dòng điện sạc/xả tối đa	70A
Kết nối	CAN/RS485
Đầu ra AC ( ngõ dự phòng)
Công suất đầu ra định mức	3 kW
Công suất biểu kiến đầu ra tối đa	3.3 kVA, 60 sec
Thời gian chuyển đổi dự phòng	<10 ms
Điện áp đầu ra định mức	220 V / 230 V
Tần số định mức	50 Hz / 60 Hz
Dòng điện đầu ra tối đa	15A
Độ méo sóng hài điện áp ( tải tuyến tính)	< 2%
Đầu vào AC (Phía lưới)
Dải điện áp đầu vào	187-253 V
Dòng điện đầu vào tối đa	20A
Dải tần số	45-55 Hz / 55-65 Hz
Đầu ra AC ( Phía lưới)
Công suất đầu ra định mức	3 kW
Công suất biểu kiến đầu ra tối đa	2 lần công suất định mức, 10 giây
Điện áp đầu ra định mức	1/N/PE, 220 V / 230 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	13.6 A / 13.0 A
Dòng điện đầu ra tối đa	15 A
Tổng độ méo sóng hài	<2%
Hiệu suất
Hiệu suất tối đa	> 96.9%
Hiệu suất Châu Âu	> 96.5%
Bảo vệ
Bảo vệ ngược cực DC	Có
Giám sát lỗi nối đất	Có
Tích hợp AFCI (bảo vệ mạch hồ quang DC)	Có ( yêu cầu kích hoạt)
Lớp bảo vệ / Loại quá điện áp	I / II (PV và BAT), III (MAINS và BACKUP và GEN)
Thông số chung
Kích thước (RộngDàiCao)	406560205 mm
Trọng lượng	24 kg
Cấu trúc liên kết	Cách ly tần số cao (đối với pin)
Dải nhiệt độ môi trường vận hành	-40 ~ +60°C
Bảo vệ xâm nhập	IP66
Cách thức làm mát	Đối lưu tự nhiên
Độ cao so với mực nước biển tối đa để hoạt động	4000 m
Tiêu chuẩn kết nối lưới điện	NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA
Tiêu chuẩn an toàn/EMC	IEC/EN 62109-1/-2, EN 61000-6-2/-3
Đặc trưng
Kết nối DC	Phích cắm MC4 (cổng PV) / Cầu đấu dây (cổng BAT)
Kết nối AC	Cầu đấu dây
Hiển thị	LED + APP
Truyền thông	RS485, CAN, Tùy chọn: Wi-Fi, GPRS, LAN

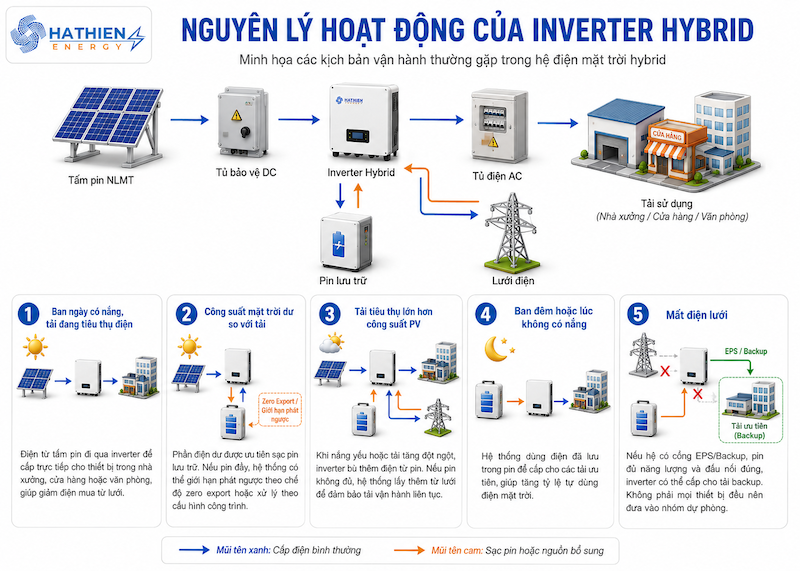

Nguyên lý hoạt động của inverter hybrid Solis S6 EH1P3K-L-PRO:

Năng lượng được tạo ra giống như hoạt động của hệ điện mặt trời hòa lưới thông thường. Hệ thống cho phép tạo ra dòng điện từ ánh sáng mặt trời vào ban ngày, khi có măt trời. Nhưng thêm vào đó, lượng điện tải tiêu thụ không hết sẽ được ưu tiên sạc vào ắc quy lưu trữ. Nguồn năng lượng này cho phép hệ thống này hoạt động như một nguồn cung cấp dự phòng, cung cấp năng lượng ổn định cho hệ thống vào buổi tối hoặc mất điện lưới. Ngoài ra hệ thống pin lưu trữ có thể sạc bằng nguồn điện lưới hoặc máy phát.

Biến tần Hybrid Solis S6 có đẩy điện lên lưới hay không là tùy vào cài đặt của hệ thống. Hiện tại vẫn đang trong thời gian chờ chính sách mới của nhà nước, giá điện Fit-2 đã hết hiệu lực nên việc đẩy điện dư thừa lên lưới là không được phép. Hệ thống đã được tối ưu chức năng này, khách hàng an tâm sử dụng không lo thủ tục với điện lực.
